Synchroflex-ATP10 同步带轮齿形加工创新：从“梯形”到“双峰”的工艺革命

在精密传动领域，ATP10（Advanced Timing Pulley）同步带轮之所以能超越传统 AT10 标准，核心在于其“双峰齿形（Double Peak）”的设计突破。这一几何结构的改变，SYNCHROFLEX直接推动了齿形加工工艺从“通用近似”向“高精度定制”的全面升级。对于身处合肥高端装备制造业的工程师而言，理解这些工艺创新，是确保设备传动精度与寿命的关键。

一、齿形设计的根本性创新：双峰几何学

二、加工工艺的核心创新点

1. 刀具定制：从“通用滚刀”到“全齿形成型刀”

• 创新工艺：刀具制造商需根据 ATP10 的精确齿廓（包括双峰高度、凹槽宽度、齿根过渡圆弧）进行全齿形仿形制造。这要求刀具的齿顶角、前角、后角都必须与 ATP10 的复杂轮廓严格匹配。




• 价值：避免了使用标准 AT 刀具加工 ATP10 导致的“干涉磨损”或“啮合不完全”问题，确保了双峰齿形的功能性完整 。




2. 精加工路径优化：CNC 高速铣齿的普及

• 创新工艺：利用 CNC 机床的多轴联动能力，优化铣削路径（如螺旋插补），确保刀具能平滑地切入和切出双峰之间的狭窄凹槽，避免“啃刀”或崩刃。




• 价值：相比普通滚齿，CNC 铣齿能获得更优的齿面光洁度（Ra ≤ 1.6μm），这对于降低 ATP10 传动系统的运行噪音至关重要 。




3. 精度控制：齿距累积误差的“微米级”管控

• 创新工艺：在滚齿或铣齿后，引入三坐标测量机（CMM） 进行全齿扫描。通过软件补偿技术，修正因热处理变形或机床丝杠间隙导致的微小齿距偏差。




• 价值：将齿距累积误差控制在 ±0.02 mm 以内，确保在高加速/减速工况下，皮带与带轮始终同步啮合，杜绝“跳齿”风险 。




4. 齿根强化：应力释放槽的精密加工

• 创新工艺：在 CNC 程序中，专门优化齿根处的圆弧过渡（Undercut） 路径，加工出精确的应力释放槽。这不同于传统梯形齿的简单直线清根。




• 价值：通过优化齿根几何形状，减少应力集中，使带轮的疲劳寿命提升了 20% 以上，特别适合频繁正反转的自动化设备 。




三、ATP10 带轮加工的技术难点与解决方案

四、选型与维护建议（针对合肥地区产业）

1. 刀具采购策略：若你所在的工厂需要自制 ATP10 带轮（如非标自动化设备），切勿尝试用 AT10 滚刀改制。必须向刀具供应商提供完整的 ATP10 齿形图纸 定制滚刀或铣刀，否则无法发挥 ATP10 的性能优势。




2. 材料匹配：对于高扭矩应用（如新能源锂电池卷绕机），推荐使用 45# 钢调质处理 或 铝合金硬质阳极氧化。硬质阳极氧化层能有效保护 ATP10 双峰齿尖的耐磨性。




3. 失效预警：ATP10 带轮的失效模式通常是齿尖磨损（而非断齿）。定期检查双峰齿尖是否变圆滑，一旦发现，需及时更换，否则将失去双峰夹持效应，导致皮带打滑。




结语

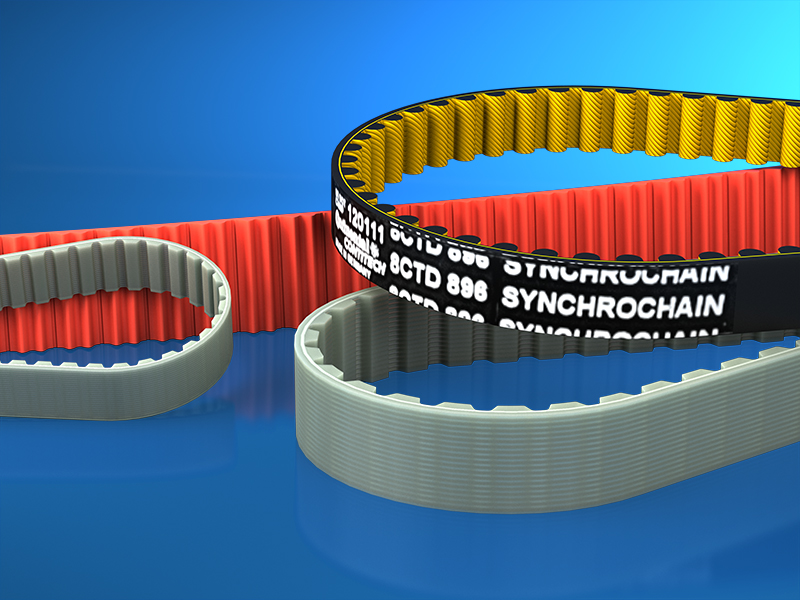

ATP10同步带轮的齿形加工创新，本质上是“设计驱动制造”的典型案例。其双峰齿形要求加工工艺从粗放型的“近似加工”转向精密型的“全齿形仿形加工”。对于合肥的半导体、光伏及新能源汽车装备制造商而言，投资于高精度的 CNC 铣齿设备和定制刀具，是确保 ATP10 传动系统实现低噪音、高寿命、零滑差性能的底层保障。只有精确复现双峰齿形的几何特征，才能完全释放 SYNCHROFLEX皮带 GENIII 红色同步带的传动潜力。
